Топографическая карта Калининградской области ГУГК СК-63

История карты

Начиная с 1939 и до 1945 года, во времена Второй Мировой войны СССР прирос западными территориями, среди которых, например, были: Карельский перешеек, Прибалтийские страны, и, конечно, часть Восточной Пруссии, которая затем стала Калининградской областью.

Сразу после войны перед топографами была поставлена задача сделать для новых областей и республик подробные топографические карты. При этом карты нужны были не только для военных нужд, но и для гражданских: строителям, агрономам, дорожным службам и т.д. Поэтому работы по топосъемке западной части СССР велись одновременно и независимо друг от друга и военными топографами и гражданскими топографами ГУГК.

В 30-х годах XX века немецкие картографы уже делали на территорию Восточной Пруссии подробную карту Messtischblatt масштабом 1:25000, которую затем наши военные применили для изготовления карт РККА в период с 1939 по 1945 годы.

При создании новых карт в середине 50-х годов наши топографы также использовали трофейные немецкие карты, взяв от туда данные по рельефу и некоторым другим объектам. Но данные по населенным пунктам, которые уже поменяли название, по строениям, дорогам и прочей инфраструктуре, после некоторой восстановительной работы сразу после войны, были, конечно, уже обновлены.

Военные топографы при составлении своих карт большее внимание уделяли характеристикам мостов, дорог, точным координатам триангуляционных пунктов и прочих объектов, которые бы пригодились для рекогносцировки. Подобные карты по Калининградской области были изданы в середине 80-х годов прошлого века.

Гражданские же топографы при составлении карт опускали такие секретные данные, но при этом на их картах был хорошо прорисован рельеф, мелкие дороги, развалины строений и прочие нюансы, столь ценимые в настоящее время краеведами и историками.

Многие из характеристик строений на картах ГУГК специально занижались, чтобы если вдруг карта от гражданского лица попадет к вражескому шпиону, то он бы подумал, что вот по этому мосту танки не пройдут, хотя на самом деле ... А большинство данных просто не указывалось, что хорошо заметно при сравнении двух карт:

Также подробные гражданские карты печатались без обозначения координат, но при этом были вполне точны в пределах листа. В общем такие карты были максимально зачищены от данных, которые могли бы быть использованы в случае, если карта попадет не в те руки.

Специально для защиты от последствий в результате утечек таких карт была создана своя система координат, так называемая СК-63, которая по сути являлась той же СК-42, используемой для военных нужд, но при этом имела сложную систему ключей коррекций координат, в зависимости от того, какой области принадлежал тот или иной лист. Т.е. если склеить по краям листы карты СК-42, то можно получить точную карту на большую область и по ней, например, рассчитать траектории для баллистических ракет. С картами в СК-63 такое бы не прошло, т.к. даже соседние листы могли быть смещены в ту или иную сторону, или наклонены на разные углы относительно осей координат.

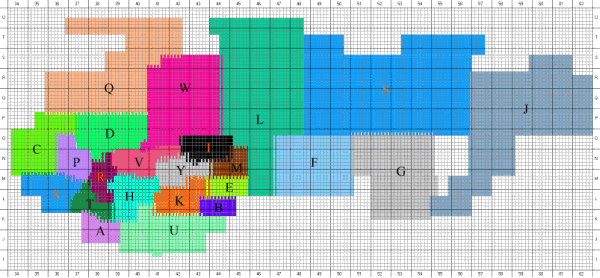

Территория СССР была разбита на регионы сложной формы - зоны СК-63, каждой из которых была назначена определённая прописная буква латинского алфавита (за исключением N, O и Z). Взаимное расположение и конфигурация зон СК-63 были отображены на специальных бланковых картах.

С появлением спутниковой съемки в 70-80 годах XX века нужда в такой системе координат с искажениями отпала, т.к. все теперь было и так видно любой стране запускающей спутники-шпионы. Поэтому система координат СК-63 была отменена Постановлением ЦК КПСС и СМ СССР от 25 марта 1987 года за № 378-85. При этом было разрешено использование созданных в ней топографо-геодезических и картографических материалов и данных, но без создания в этой системе новых карт.

Из-за бардака в годы Перестройки многие подобные карты в СК-63 были утрачены, их не берегли также, как военные берегли свои карты. Поэтому на сегодняшний день это довольно редкий картографический материал.

Подобные карты привязываются только по методу наложения на современный спутниковый снимок и нелинейной подгонки по объектам, т.к., как уже говорилось, на них отсутствует традиционная сетка координат, и они специально искажены, да и листы за столь долгое время имеют свойство усыхать. Поэтому на склейку и привязку 197 листов этой карты ушло несколько недель кропотливой работы.

В оригинале сканы карты были блеклые и выгоревшие от времени, поэтому, чтобы карта была видна при наложении поверх современного спутникового снимка пришлось провести небольшую цветокоррекцию. Также рекомендуем использовать функцию "Поправка", при создании Ozi карты из фрагмента большой карты. Все-таки все искажения достаточно сложно найти и нивелировать.
