Немецкий схематичный план промышленного района Безымянка города Куйбышева (Самары) масштаба 1:10000, в 1 см. 100 м.

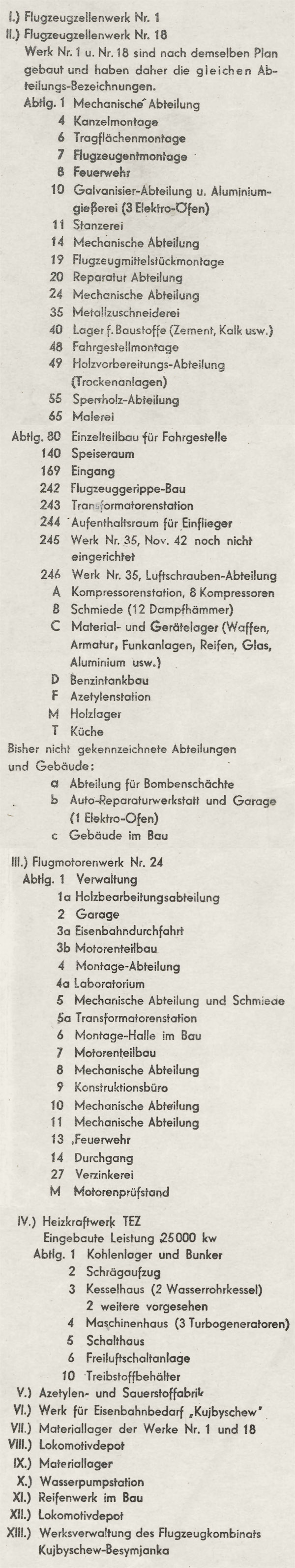

Условные обозначения
I.) Авиазавод № 1
II.) Авиазавод № 18
Заводы № 1 и № 18 построены по одному плану и поэтому имеют одинаковые обозначения подразделений.
Отдел 1 - Механический цех
4 - Монтаж кабин
6 - Монтаж крыльев
7 - Окончательная сборка самолётов
8 - Пожарная часть
10 - Гальванический и алюминиево-литейный цех (3 электропечи)
11 - Штамповочный цех
14 - Механический цех
19 - Монтаж секций самолёта
20 - Ремонтный цех
24 - Механический цех
35 - Металлическая кузница
40 - Склад стройматериалов (цемент, известь и т.п.)
48 - Сборка шасси
49 - Цех подготовки древесины (сушильные установки)
55 - Фанерный цех
65 - Малярный цех
Отдел 80 - Изготовление отдельных деталей шасси
140 - Столовая
169 - Входная проходная
242 - Производство групп самолёта (агрегатный цех)
243 - Трансформаторная подстанция
244 - Помещение отдыха лётчиков-перегонщиков
245 - Завод № 35 (по состоянию на ноябрь 1942 г. ещё не введён в эксплуатацию)
246 - Завод № 35, цех воздушных винтов
A - Компрессорная станция (8 компрессоров)
B - Кузница (12 паровых молотов)
C - Склады материалов и оборудования (вооружение, арматура, радиооборудование, шины, стекло, алюминий и т.д.)
D - Бензохранилище
F - Ацетиленовая станция
M - Склад древесины
T - Кухня
Не обозначенные ранее подразделения и здания:
a - Цех изготовления бомбовых шахт
b - Авторемонтная мастерская и гараж (1 электропечь)
c - Строящееся здание
III.) Моторный завод № 24
Отдел 1 - Администрация
1a - Деревообрабатывающий цех
2 - Гараж
3a - Железнодорожный проезд
3b - Цех деталей двигателей
4 - Сборочный цех
4a - Лаборатория
5 - Механический цех и кузница
5a - Трансформаторная подстанция
6 - Строящийся сборочный корпус
7 - Производство деталей двигателей
8 - Механический цех
9 - Конструкторское бюро
10 - Механический цех
11 - Механический цех
13 - Пожарная часть
14 - Проход
27 - Цинковальный цех
M - Испытательный стенд авиационных двигателей
IV.) ТЭЦ
Установленная мощность 25 000 кВт
1 - Угольный склад и бункер
2 - Наклонный подъёмник
3 - Котельная (2 водотрубных котла, ещё 2 предусмотрены проектом)
4 - Машинный зал (3 турбогенератора)
5 - Распределительное устройство
6 - Открытое распределительное устройство
10 - Резервуары для топлива
V.) - Ацетиленовый и кислородный завод
VI.) - Завод железнодорожного оборудования «Куйбышев»
VII.) - Склад материалов заводов № 1 и № 18
VIII.) - Локомотивное депо
IX.) - Материальный склад
X.) - Водонасосная станция
XI.) - Строящийся шинный завод
XII.) - Локомотивное депо
XIII.) - Управление авиационного комбината Куйбышев-Безымянка
Судя по содержанию описания карты, это разведывательное описание авиапромышленного комплекса Безымянки в Куйбышеве, составленное немцами в 1943 году. Особенно любопытно, что они попытались не просто локализовать заводы №1, №18 и №24, а восстановить внутреннюю структуру цехов и служб. При этом часть данных явно получена агентурным путём, а часть — по аэрофотоснимкам, поэтому встречаются ошибки и неточности.
Из самых интересных мест:
- Немцы правильно определили существование трёх ключевых предприятий Безымянки: авиазаводов №1, №18 и моторного завода №24.
- Указан завод №35 воздушных винтов, который редко встречается на немецких схемах.
- Есть сведения о мощности ТЭЦ (25 МВт), количестве турбогенераторов и котлов.
- Отмечен отдельный цех по производству бомбовых отсеков («Bombenschächte»), что говорит о понимании ими того, что заводы выпускали бомбардировщики.
- Указание на «помещение для перегонщиков самолётов» (Einflieger) выглядит как достаточно специфическая агентурная информация, которую трудно получить только по аэрофотоснимкам.
